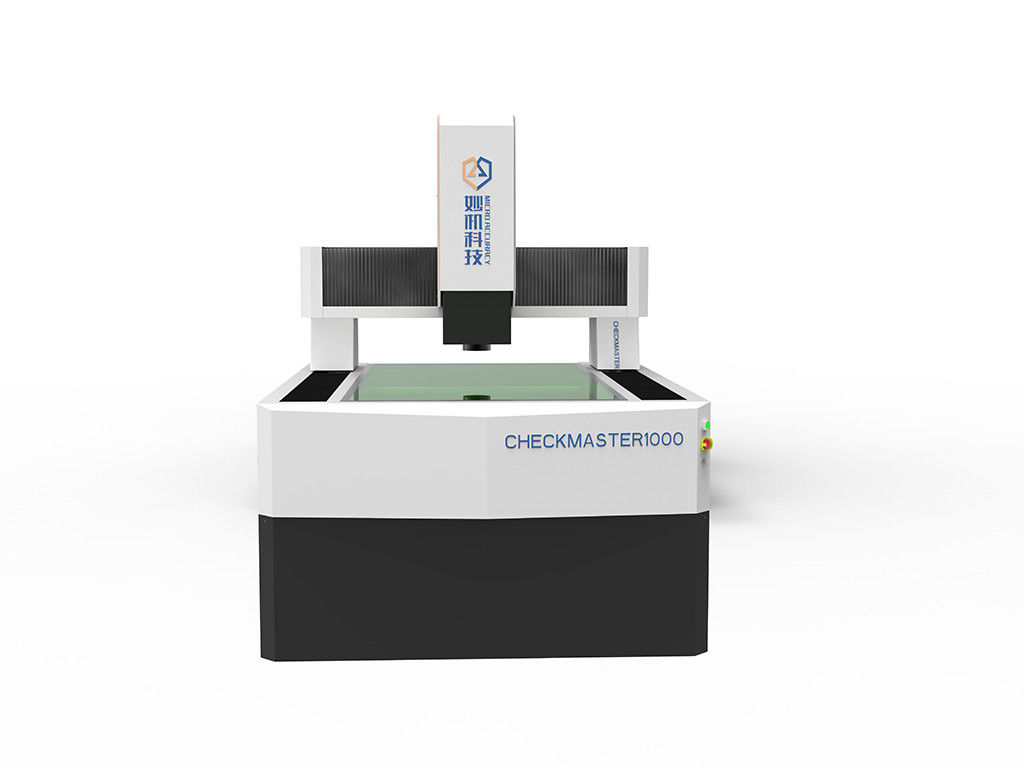

1000 * 800 میلی متر ماشین اندازه گیری CNC Vision برای بازرسی از LCD ، صفحه کلید
جزئیات محصول:
محل منبع: | چین |
نام تجاری: | MICRO ACCURACY |
گواهی: | CE |
شماره مدل: | Checkmaster1000 |
پرداخت:
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | negotiation |
جزئیات بسته بندی: | بسته صادراتی تخته سه لا بخار آزاد |
زمان تحویل: | 20 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 300PCS / سال |
اطلاعات تکمیلی |
|||
ضربه محور XYZ: | 1000 * 800 * 200 میلی متر | سیستم رانندگی: | کنترل سرو موتور پاناسونیک |
---|---|---|---|
وضوح محور X / Y / Z: | مقیاس 0.5μm RSF | لنز زوم: | لنز خودکار |
کد HS: | 9031802000 | ||
برجسته: | 1000 * 800 میلی متر سیستم اندازه گیری سریع I Vision ، سیستم اندازه گیری چشم انداز 10.6 میلی متر ، دستگاه اندازه گیری 3D سفر 1000 * 800 میلی متر,10.6mm Vision Measuring System,1000*800mm travel 3d measuring device |
توضیحات محصول
1000 * 800 میلی متر ماشین اندازه گیری CNC Vision برای بازرسی از LCD ، صفحه کلید
دستگاه اندازه گیری ویدئو Checkmaster1000 CNC دامنه اندازه گیری بزرگ XYZ و میدان دید گسترده ای را نیز فراهم می کند.با انواع پروب و لیزر ، برای طیف گسترده ای از کاربردهای اندازه گیری صنعتی ایده آل است.
Checkmaster1000 برای اندازه گیری انواع قطعات با دقت بالا طراحی شده است.یک میدان دید گسترده امکان مکان یابی آسان مناطق اندازه گیری را فراهم می کند و عملکردهای عالی را فراهم می کند.ضرب اندازه گیری بزرگ XYZ ، با فاصله کار طولانی تر از هر زمان دیگر ، قابلیت انعطاف پذیری نهایی برای اندازه گیری قطعات مکانیکی بزرگ و بلند را فراهم می کند.
برنامه های کاربردی
-
LCD ، صفحه نمایش LED ، صفحه لمسی ، تبلت تلفن همراه
-
محصولات شیشه ای بزرگ ، قطعات خودرو ، PCB ، فنر
-
قالب ، پلاستیک ، فیلم
-
پردازش دقیق و ماشین آلات دقیق
ویژگی ها و مزایا
1. الف FOV گسترده تا 14mm-1.4mm اجازه می دهد تا جستجو آسان و هم ترازی اهداف اندازه گیری
2 مسافت طولانی 90 میلی متری احتمال تماس بین لنز هدف و قطعات کار را به حداقل می رساند.برای اندازه گیری ارتفاع پله های بزرگ ، کارفرمایان بلند و سوراخ های عمیق بسیار مناسب است.
3
محدوده بزرگ XY 1000 mm * 800 mm اندازه گیری آسان قطعات بزرگ و بازرسی انبوه چندین قطعه را همزمان میسر می سازد.
دامنه 200 میلی متری محور Z برای قطعات کاری بلند ایده آل است
4. سیستم اندازه گیری ویدئو Checkmaster1000 مجهز به AF تصویری بسیار تکرارپذیر است که سرعت بالا ، تمرکز با دقت بالا و اندازه گیری قد / عمق را ارائه می دهد.
5. Checkmaster1000به چراغ های LED انعکاسی (بالا) ، انتقال یافته (پایین) و 8 قطعه (با زاویه مایل 18 درجه) مجهز شده است.که امکان تشخیص دقیق لبه های کم کنتراست را فراهم می کند.
6
Checkmaster1000 آماده لمس است و پروب های لمسی Renishaw TP6 یا MCP را در اختیار شما قرار می دهد.
کاوشگرهای لمسی اندازه گیری قطعات اشکال 3D را فراهم می کند که در آنها نمی توان از فیلم غیر تماسی استفاده کرد.مانند قطر داخلی مهر و موم روغن.با استفاده از نرم افزار MicroCheck ، کاوشگر لمسی می تواند به طور هم محور در همان سیستم مختصات XYZ به عنوان محور نوری کار کند
مشخصات فنی
سفر (X * Y * Z) | 1000 * 800 * 200 |
وضوح مقیاس | 0.5μm مقیاس هایدنهاین آلمان |
حداکثر بار | 60 کیلوگرم (تا 35 کیلوگرم دقت تضمین شده) |
دقت | (3.5 + L /200) میکرومتر |
دوربین | دوربین اترنت گیگابیتی |
فاصله کار | 92 میلی متر |
بزرگنمایی |
نوری: 0.7 تا 4.5x در نرم افزار مانیتور: 23 تا 380x |
اندازه FOV | 14 میلی متر * 10 میلی متر تا 1.4 * 1 میلی متر |
فوکوس خودکار | چشم انداز AF |
روشنایی |
روشنایی شمارنده: روشنایی دیاسکوپی LED سفید نورپردازی سطح: نور سفید LED اسقفی روشنایی مورب: روشنایی حلقه ای LED سفید 8 بخشی |
کیفیت ویدیو | 640 * 480 (پیکسل) |
کاوشگر لمسی (گزینه) | کیت پروب ماشه رنیشاو PH6 / MCP |
ولتاژ ورودی | 100v-240v ، 50/60 هرتز |
